Apraksts
Kārtridžu sildelements ar vītni galvenokārt tiek izmantots instrumentu un sagatavju efektīvai sildīšanai. Šim nolūkam sildīšanas kasetnes tiek iebīdītas instrumenta caurumā un tur nostiprinātas. Dažādi diametri un dizaini nodrošina, ka temperatūras sadalījums pēc iespējas labāk atbilst specifikācijām.
Kasetnes sildītājam jāpievērš uzmanība uzstādīšanas shēmai vai punktiem
Mēs esam novietojuši pretestības vadu pēc iespējas tuvāk ārējam apvalkam. MgO pulvera izolācija ap cilpām ir sablīvēta ar svīšanu, kas padara siltuma pārnesi ļoti efektīvu. Mūsu augsta-blīvuma kasetņu sildītāju blīvums var būt līdz 200 w/in2 vatu.

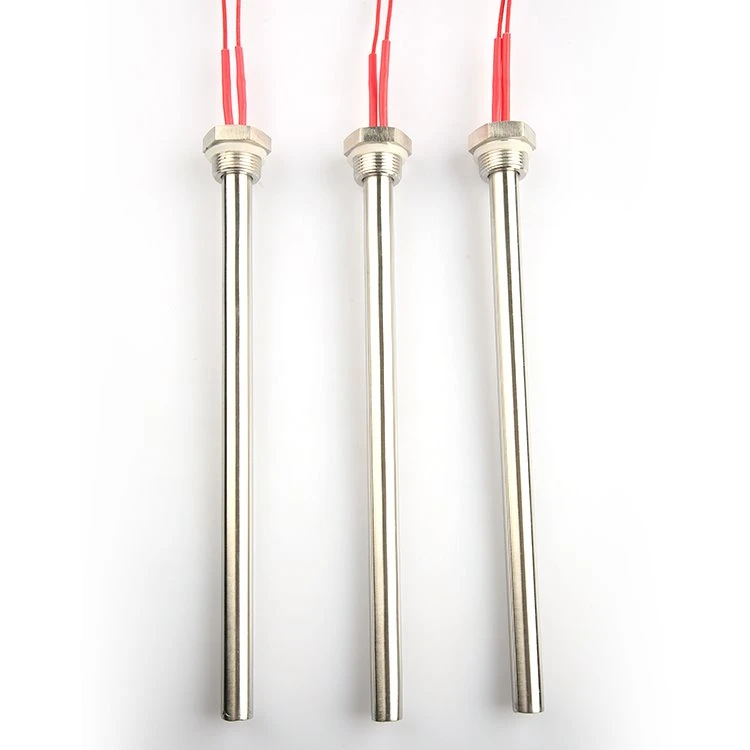

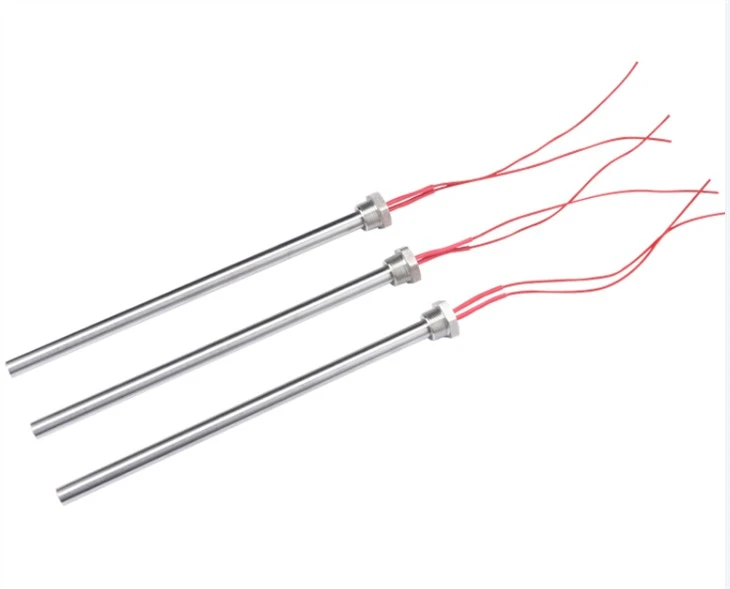

Vītņotās kasetnes sildelementu izgatavo procosee, ka metināšanas vītne, pamatojoties uz kārtridžu sildītāju, vītne var būt metriskā vītne, caurules vītne un tā tālāk. Tos parasti izmanto, lai sildītu šķidrumus, piemēram, ūdeni, eļļu, korozīvus šķidrumus utt.
Vītņotās kasetnes sildelementa materiāls var būt šāds:
Ja silda ūdeni lietošanai, ieteicams ss304, ss321.
Ja silda dzeramo ūdeni, ieteicams ss316L.
Ja ūdens ir sliktā stāvoklī: iesakiet ss316L un ss310s, incoloy800.
Vītņotās kasetnes sildelements galvenokārt tiek izmantots: mazās ūdens tvertnēs, eļļas tvertnēs, eksperimentālos mazos konteineros, mazos ūdens baseinos utt. Tas ir pielāgoti nestandarta izstrādājumi, kas paredzēti elastīgai ražošanai, kas atbilst dažādu iekārtu apkures prasībām. Fiksētos vītnes var pievienot elastīgi.
Izmantojot vītņotās kasetnes sildelementu, mums jāpievērš uzmanība šādiem punktiem:
1. Uzstādot kasetnes sildītāju uz tvertnes, izmantojot iekšējos vītņotus caurumus, iekšējiem vītņotajiem caurumiem jāatbilst sildelementa vītnēm; pretējā gadījumā instalēšana neizdosies.
2. Sildīšanas caurules sildīšanas zonu nevar atdalīt no sildīšanai paredzētā šķidruma. Tādā gadījumā var tikt bojāts sildelements.
Datu lapa
|
Pretestības sildīšanas stieple |
NiCr 80/20 vads |
|
Apvalks |
nerūsējošais tērauds 304 321 316, Incoloy 800, Incoloy 840 |
|
Caurules diametrs |
Minimālais ir 3 mm, maksimālais ir 30 mm |
|
Caurules garums |
Minimālais garums ir 15 mm, maksimālais ir 3 metri. |
|
Jaudas tolerance |
+5%, -10% |
|
Pretestības tolerance |
+10%, -5% |
|
Garuma pielaide |
±1 mm |
|
Diametra pielaide |
-0,02 mm |
|
Standarta aukstā zona |
5-10 mm |
|
Izolācijas pretestība (aukstums) |
Lielāks vai vienāds ar 500 MΩ |
|
Termopāra atrašanās vieta |
tips J/K |
|
Maksimālā noplūdes strāva (aukstā) |
Mazāks par vai vienāds ar 0,5 mA |
Priekšrocības
1: augsta-blīvuma kārtridžu sildītājs
2: ir pieejams zema blīvuma kārtridžu sildītājs
3: dažāds diametrs no 3 mm līdz 30 mm
4: labs sakausējuma caurules apvalks, kas nodrošina augstu izturību pret koroziju
5: importētais pretestības vads, nodrošina augsta blīvuma lielu jaudu
6: stiprinājumi un atloki, lai atbilstu dažādām uzstādīšanas prasībām.
7. Augsta temperatūra, nodilumizturīgs-, ūdensizturīgs
